AIoT0-W580

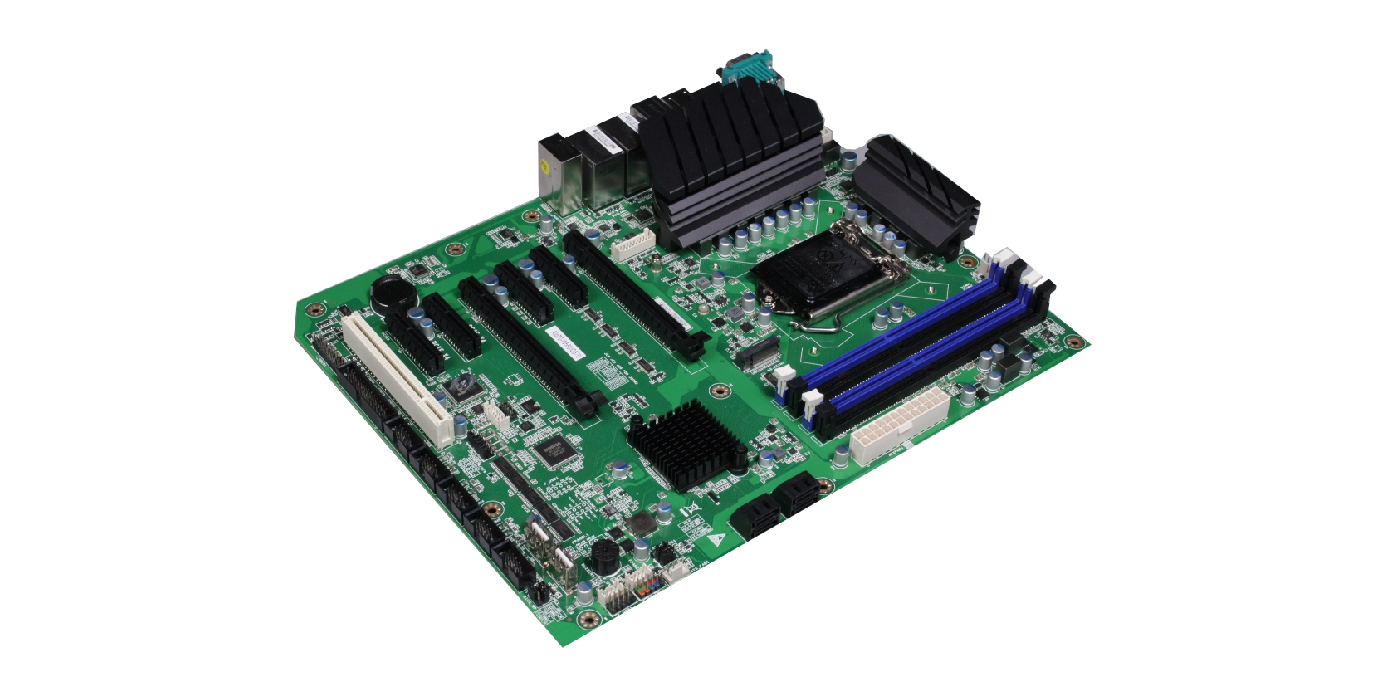

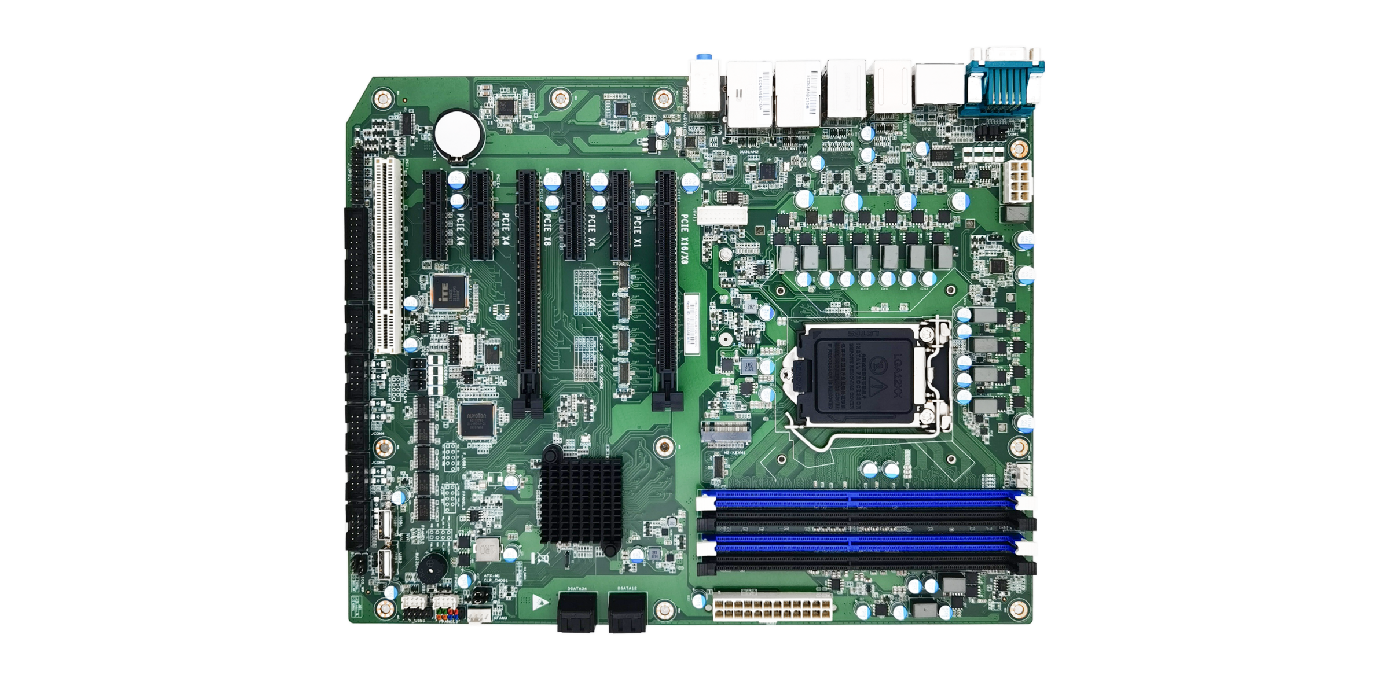

标准ATX工业主板

AIoT0-W580主板是一款标准ATX结构的工业大母板，具备富厚的外部接口，能普遍应用人工智能、机械视觉（如自动化检测、图像自动剖析处置惩罚）、自动化生产及检测.

?: 支持LGA1200 封装的Gen10&11 W/i9/i7/i5/i3/G CPU

?: TDP高达125W，i5以上CPU可支持vPro

?: 4条DDR4 U-DIMM插槽最大支持128GB

?: 6条PCIe扩展槽可扩展多达22个千兆网口

?: 10个USB3.2高速接口可毗连工业相机

?: 三显模式/4SATA/2GbE/14USB/6COM/1PCI/6PCIe

?: 接纳高Tg品级的PCB板材，包管宽温稳固工业级IO防护器件，阻断ESD和浪涌，包管系统稳固可靠；优化的接口和扩展结构有用规避干预，利便行业用户扩展；支持双 GPU 卡扩展，为AI和MV应用赋能?；

留言咨询营业咨询

规格比照

规格参数

CPU	支持LGA1200 封装的Gen10&11 W/i9/i7/i5/i3/G CPU,TDP高达125W，i5以上CPU支持vPro
芯片组	标配Intel? W580芯片组
内存	4×288Pin DDR4-UDIMM内存插槽, 单根 32GB最大支持 128GB（依据所配 CPU支持内存规格） DDR4-2133/2400/2666/2933/3200，支持 ECC 内存
显示控制器	Intel CPU集成显示控制器(依据所配CPU差别)
显示接口	四显示输出 DP+DP+HDMI+DVI-D, 支持三显
存储	4个 SATA3.0支持 SATA Raid 0/1/5（当 M.2上插入 SATA SSD时 SATA1无信号） 1个 M.2 2242/2280 Key-M SSD插座支持 SATA协议或 nVME x4(仅 Gen11支持nVME)

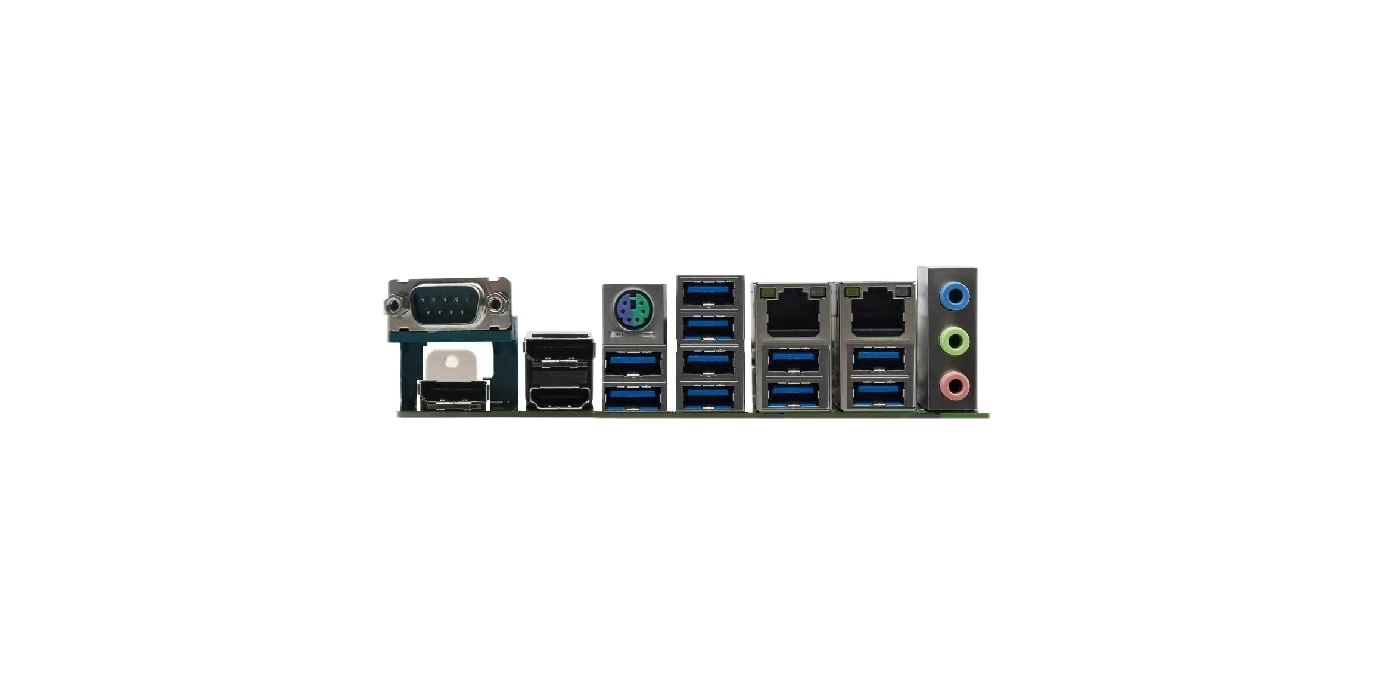

音频	后 IO 支持 MIC-In, Speaker-Out, Line-In 三孔音频
网络	LAN1: i226-LM 2.5Gb, LAN2: I219v
USB	后IO10 个USB3.2 Type A (其中 2个10Gb , 8个5Gb)，4 个板内USB2.0 ; 机箱前面板USB接口F_USB1与F_USB2为二选一顺应两种差别间距插头的机箱线材；
并口	一个并口
串口	6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232)
键盘鼠标接口	1 PS/2键盘和鼠标，后IO上的二合一毗连器
数字I/O	16 位数字 I/O，提供电源和地，+5V 电平
LPC/eSPI	1个eSPI总线 (2x6Pin可扩四个串口）
TPM接口	板载加密芯片 SLB9670，支持TPM2.0
电源	ATX电源插座，支持ATX/AT开关机模式机箱前面板接口FPANEL1与FPANEL2为二选一顺应两种差别间距插头的机箱线材
扩展总线	2个 PCIe 3.0 x16插槽 ( x16 或 x8自顺应） 4 个 PCIe 3.0 x4 扩展槽 (其中 3 个 x4, 1 个 x1) 1 个 PCI (32bit)
事情温度和湿度要求	-10℃～60℃，相对湿度0%～90%,无凝聚，气压85~105kPa
非事情温度和湿度要求	-40℃～85℃，相对湿度0%～90%,无凝聚，气压85~105kPa
Watch Dog	255级可编程秒/分，支持超时中止或系统复位
BIOS	AMI UEFI BIOS
操作系统	Win10 x64，Win11 x64，Linux Ubuntu 22.04
PCB尺寸（LxW）	305mm X 244mm
